一、 概述：GLM-BK261型全自動閉口閃點測定儀是一款符合標準GB261A, GB261B,ISO2719并具有獨特的自定義標準的閉口閃點測試儀器，應用了微處理機技術，大型智能觸摸彩屏，集成氣壓傳感器開機即可精確檢測氣壓，實驗過程完全自動化，人性化的溫度曲線可以實時觀察控溫精度，自動存儲并打印測試結果。儀器集成大容量存儲設備可以存儲1500組實驗數據。 該儀器具有自動升降，自動控溫，自動點火，自動終點檢測和打印結果，自動風冷等測試過程全程自動化。儀器自備電點火設備在無氣源時可以用自帶的電點火設備全自動進行實驗。

二、 基本技術指標

      顯示方式：大屏幕彩色觸摸屏（人性化的設計，順暢的使用體驗）

測量范圍: 室溫～320℃

準 確 度：國家標準 < ±1℃（閃點< 110℃） < ±2℃（閃點> 110℃）

測量重復性：閃點值＞110℃重復性＜4℃

測量精度: 0.1℃          冷卻方式：強制風冷

使用溫度: 0～55℃        使用濕度: 30～80%

電    源: 交流220V±5%,50Hz

消耗功率: 500VA       外型尺寸: 410mmX33mmX270

三、結構特征

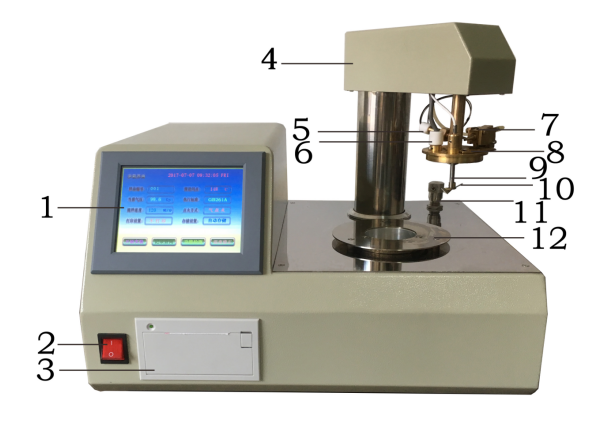

結構如圖(1)：

1.顯示屏  ⒉電源開關  ⒊打印機 ⒋升降機頭 ⒌點火器  ⒍ 閃火傳感器 ⒎氣嘴  ⒏劃蓋  ⒐溫度傳感器  10. 攪拌槳  ⒒燃氣調節閥  12. 加熱腔 13.進氣閥 14. 電源插座 15. 保險絲盒  16.接地柱

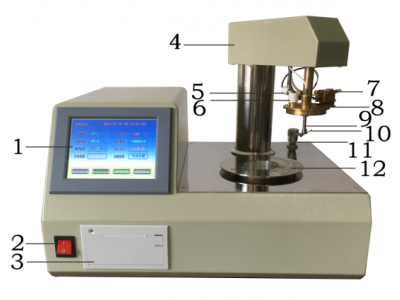

圖(1)正面

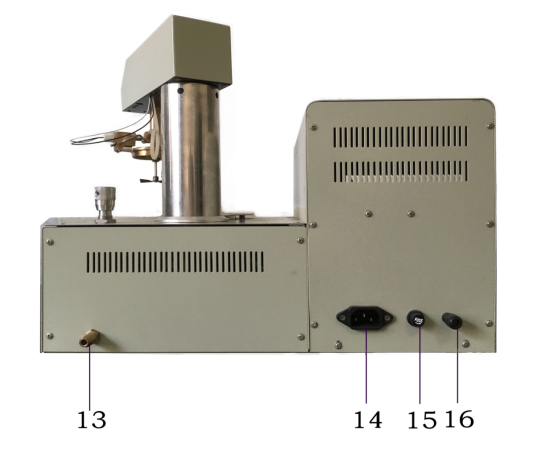

圖(1)后面

四、儀器的安裝

⒈將儀器放置于工作平臺上，首先檢查各部件有無損壞，緊固件是

否松動，檢查點火器上的螺旋鉑金絲是否均勻有隙分布如有粘連請

用薄片撥開使其均勻分布。

⒉接好電源。

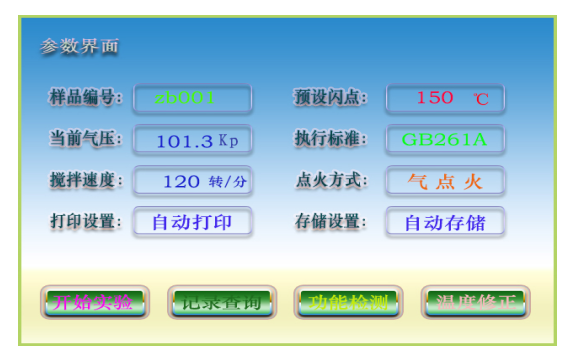

⒊打開開關，屏幕顯示歡迎使用界面，2秒鐘后界面自動轉為主界面，如圖(2)。

五、使用方法：儀器的按鍵為觸摸按鍵，在按下相應位置參數或操作時，自動彈出輸鍵盤或轉入相應界面。在顯示幕上的數據為的試驗參數。若無誤，放入樣品后按【開始實驗】鍵，可自動進行試驗。

注意：如果是初次使用氣點火，請用燃氣管鏈接帶減壓閥的氣罐至儀器后方的減壓閥并打開氣罐閥門至最大，請在功能檢測界面下用【通氣點火】功能使燃氣通過電磁閥和內部管道到達氣嘴的頭部，并嘗試多次用外部的點火裝置或者火柴（僅首次氣點火調試時用以后的實驗鉑金絲會自動點火）對氣嘴進行點火，當氣管內的空氣排空后即可點燃燃氣，燃氣點燃后調節燃氣調節閥（順時針調小逆時針調大）調整火苗的大小至標準要求，并在第一次氣點火實驗過程中觀察并調節燃氣調節閥使火苗大小至標準要求（在以后的氣點火實驗時不用再調整），點火器上的點火鉑金絲會定時點火用來點燃氣嘴中的燃氣。

如果使用電點火方式請將點火器和氣嘴互換（圖1正面5和7位置）并在關機的狀態下向后推動劃蓋并觀察點火器上的點火鉑絲的下探軌跡，調整點火器位置（左右）使得鉑金絲在下探的時候能到達杯蓋的下邊并在下探和復位的過程中鉑絲不會與其他部件有接觸。以保障鉑金絲完好的均勻有隙的螺旋分布。然后在點火方式的界面選擇電點火即可。

如果要把電點火換為氣點火可以將氣嘴和點火器的位置復位（互換），并在關機的狀態下向后推動劃蓋并觀察氣嘴的下探軌跡達到標準即可（參數設定為氣點火）。注意氣點火時鉑金絲的前端距離氣嘴前端大約5毫米左右以使得鉑金絲可以引燃燃氣但不會再燃氣燃燒時長期被燒，以增加鉑金絲的使用壽命。

圖(2)

  六、儀器功能

1.參數定義；

       樣品編號：可輸入六位英文或數字符號，在觸摸時會彈出字母鍵盤

       預設閃點；輸入樣品的參考閃點值，在觸摸時會彈出數字鍵盤

       當前氣壓：儀器氣壓傳感器測得的氣壓值，如有誤差可以修改

       執行標準：儀器集成的實驗標準，觸摸使會有下拉菜單以便選擇

       攪拌速度：調整實驗過程的攪拌速度，一般為執行標準中的最大值

        如GB261A建議設定為120轉/分鐘，GB261B設定為250轉/分鐘

       點火方式：觸摸時電點火與氣點火互相切換（請在設定后檢查機械部分的使其匹配）

       打印設置：自動打印與不打印切換，建議設置為自動打印

       存儲設置：自動存儲和不存儲切換，建議設置為自動存儲

2.實驗界面

    在參數設置完成后，在樣品杯中加入樣品至樣品杯內側的刻線，

將樣品杯放入加熱腔后按開始實驗進入實驗界面儀器將自動實驗。

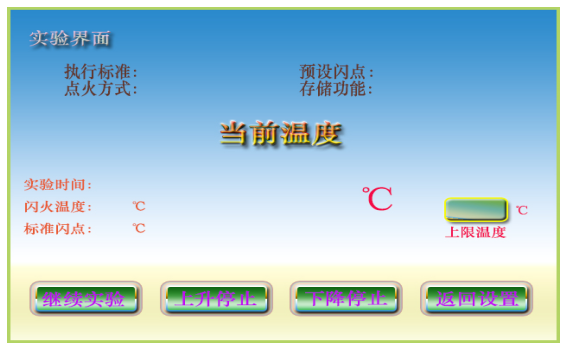

如圖（3）

圖（3）

注：上限溫度是指實驗的最高溫度，樣品溫度超過此溫度時自動結

束實驗。實驗過程可點擊上限溫度鍵人為提高上限溫度。用于提高

點火實驗的范圍。

 3.記錄查詢

     在參數設置界面按記錄查詢鍵轉入實驗記錄界面可以對記錄進行打印刪除等操作。

     4.功能檢測

      在參數設置界面按下功能檢測鍵進入功能檢測界面，可以對儀器各個獨立功能進行檢查或使之單獨運行。如圖（4）

 圖(4)

其中閃火測試在按下后必須用火機或者火柴在杯蓋下方點火氣嘴下探的位置（閃火傳感器的頭部）模擬閃火才能有次數顯示。

5.溫度修正

  在參數設置界面按下溫度修正鍵進入溫度修正界面，此功能在溫度傳感器有偏差時對溫度傳感器進行多點校正。一般不用設置。

七、樣品測試

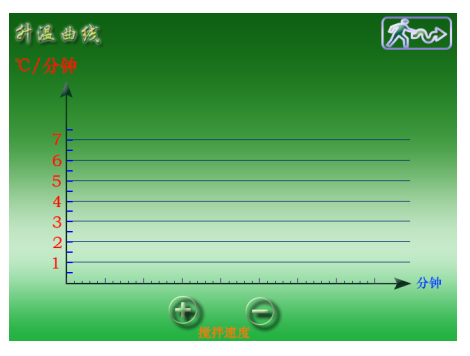

在圖(2)主操作界面中的參數已正確輸入后（如果要改變點火方式請參考【五.注意】進行匹配），請將試樣加入樣品杯至刻度線，然后將樣品杯放到加熱腔中，按開始實驗鍵儀器界面顯示測試工作圖(3)，儀器進入全自動測試過程。實驗過程中按下當前溫度可以進入溫度曲線界面以觀察實驗時的升溫狀態。如圖（5）：

試驗完成后，儀器自動杯蓋升起，并存儲打印數據。按返回設置可進行下次實驗。

注：當測試陌生樣品時一定要有人員值守，并觀察點火時的狀態，如果發現在下探點火的過程中在杯蓋的上方有火焰或者點火頭的火焰變得很大那么請立即停止實驗。重新冷卻樣品，并降低預設閃點值。（這種現象說明點火時的溫度已經遠遠高于樣品的閃點值了）

當儀器第一次開蓋就閃火時顯示預閃點高，請回到參數設定減小預閃值(參考說明書表1)，再重新開始檢測。

當儀器達終止而未閃火時顯示預閃點低，請回到參數設定增大預閃值(參考說明書表1)，再重新開始檢測。

 表1

Y:預設閃點

六、注意事項

1、 試樣的數量應與油杯內的刻度線相切。

2、 實驗前一定要檢查點火器上的鉑金絲的外形狀態，無變形或者粘連才可實驗，以免燒斷鉑金絲。

3、 陌生樣品一定要有人員值守監察。

4、 更換試樣時油杯應清洗烘干，攪拌器與感應探頭也應擦干凈。

5、 環境溫度高于試樣予閃值溫度時，可將試樣倒入油杯中，將油杯放入冷卻水中降溫，當試樣溫度低于予閃值溫度20℃時，可放入儀器中進行測試。

6、 實驗完成后，一定要關閉氣源總閥，以免氣體泄漏。

7、 儀器一定要良好接地。（可用接地柱單獨接地）

七、故障及排除

測試工作中遇到的一般故障可由專業檢修人員檢修，必要時應通知生產廠家派維修人員進行修理。

裝 箱 單

主 機                   1臺

油 杯                   1個

打印紙                  3卷

保險絲                  2個(5A)

內六方扳手              1個

電源線                  1根

合格證                  1份
